產品說明:

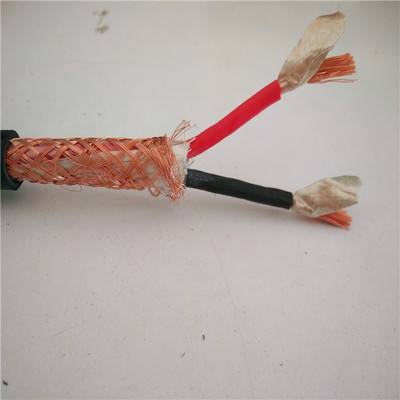

M稱：計算機用屏蔽電纜
一：產品特點及用途
本產品適用于交流U0/U為300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。
二：產品執行標準
Q/CL04-2003(等效采用英國BS5308標準)
阻燃性能試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 300/500KV
2． 高工作溫度：聚乙烯J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：基本型號及M稱
1．聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
DJYV(R)P 聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYPV(R) 聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYPV(R)P 聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYV(R)P2 聚乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYP2V(R) 聚乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYP2V(R)P2 聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYV(R)P3 聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYP3V(R) 聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYP3V(R)P3 聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYVP(R)22 聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYP(R)V22 聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYPV(R)P22 聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYV(R)P2-22 聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYP2V(R)22 聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYP2V(R)P2-22 聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYVP3(R)-22 聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYP3V(R)22 聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYP3V(R)P3-22 聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略
2．聚氯乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
DJVV(R)P 聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVPV(R) 聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVPV(R)P 聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVV(R)P2 聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVP2V(R) 聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVP2V(R)P2 聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVV(R)P3 聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVP3V(R) 聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVP3V(R)P3 聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJVV(R)P22 聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVPV(R)22 聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVPV(R)P22 聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVV(R)P2-22 聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVP2V(R)22 聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVP2V(R)P2-22 聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVV(R)P3-22 聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVP3V(R)22 聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJVP3V(R)P3-22 聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略
3．交聯聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
DJYJV(R)P 交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJPV(R) 交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJPV(R)P 交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJV(R)P2 交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJP2V(R) 交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJP2V(R)P2 交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJV(R)P3 交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJP3V(R) 交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJP3V(R)P3 交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
DJYJV(R)P22 交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJPV(R)22 交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJPV(R)P22 交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJV(R)P2-22 交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJP2V(R)22 交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJP2V(R)P2-22 交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJV(R)P3-22 交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJP3V(R)22 交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
DJYJP3V(R)P3-22 交聯交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略
4．低煙無鹵阻燃聚烯烴J緣和護套計算機用屏蔽電纜(包括DCS電纜)-低煙無鹵電纜
DJYDYD(R)P 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏計算機用屏蔽(軟)電纜
DJYDPYD(R) 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜
DJYDPYD(R)P 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)電纜
DJYDYD(R)P2 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜
DJYDP2YD(R) 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜
DJYDP2YD(R)P2 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟)電纜
DJYDYD(R)P3 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏計算機用屏蔽(軟)電纜
DJYDP3YD(R) 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏計算機用屏蔽(軟)電纜
DJYDP3YD(R)P3 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽(軟)電纜
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 分A、B、CJ阻燃 |
| 系列代號 | DJ | 計算機屏蔽電纜(包括DCS電纜) |
| J緣材料 | Y | 聚乙烯 |
| YJ | 交聯聚乙烯 | |
| YD | 低煙無鹵阻燃聚烯烴 | |
| V | 聚氯乙烯 | |
| VD | 低煙低鹵聚氯乙烯 | |
| 護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
| V | 聚氯乙烯 | |
| VD | 低煙低鹵聚氯乙烯 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
| 性能項目 | 單位 | 指標 | |
| 聚乙烯 | 聚氯乙烯 | ||
| J緣電阻(20℃) | Ω/KM | 5000 | 25 |
| 工作電容 | PF/m | ≤90 | ≤200 |
| 對絞組之間電容不平衡(1Kz) | PF/m | ≤1 | / |
| 試驗電壓 | V | 2000V/1min | |
| 阻燃特性 | 符合GB12666.5-90要求，A或B類 | ||
